eSIM芯片封装

新恒汇为客户提供一站式塑封封装解决方案,涵盖减薄划片、封装、FT测试及物联网卡个性化写入全流程。公司自有高速镀锡线,塑封车间通过IATF16949质量管理体系认证,月产能达3500万颗。主要产品包括DFN、QFN、MP2三大系列,并专注于蚀刻引线框架封装,致力于为客户提供高可靠性产品及优质服务。

多芯封装产品

研发背景:

随着物联网技术的快速发展,各行业对物联网芯片在性能和体积方面的需求不断提升。为满足市场需求、推动芯片性能的持续提升并缩小芯片体积,公司自2024年起启动了多芯片、多线、多层线弧产品的试制与研发。目前,2D平铺封装工艺和3D堆叠封装工艺已成功应用于多类产品,相关产品已实现量产。


工艺对比:

2D平铺封装工艺 3D堆叠封装工艺
工艺简介

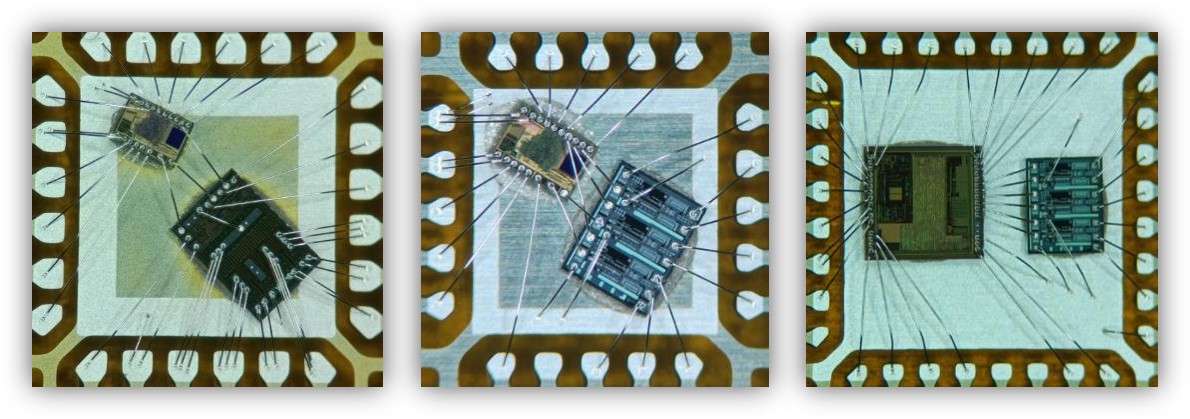

在同一平面内将两颗或多颗芯片并排排列并实现互连的技术。

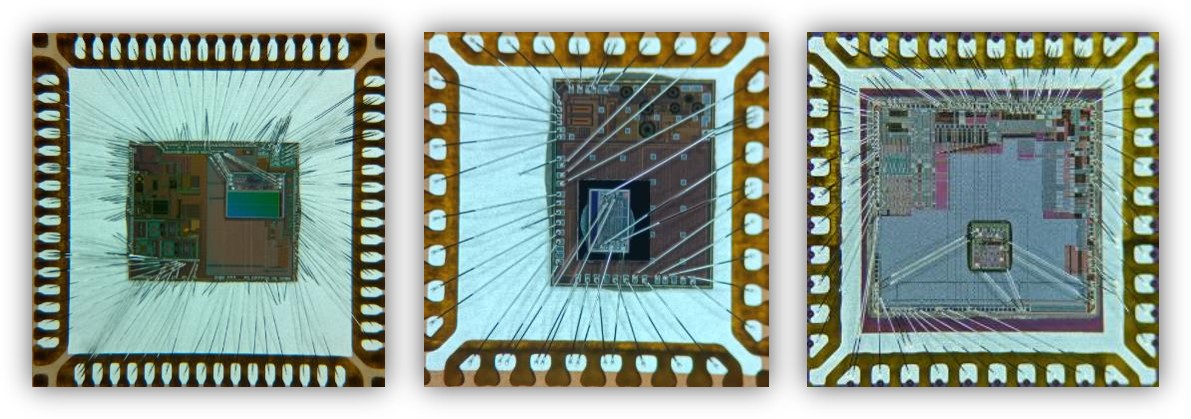

在垂直方向对两个芯片进行堆叠并实现互连的技术。

产品图片

优势

提升集成度;

改善散热效果;

降低信号延迟等。

显著提高芯片的集成密度;

有效缩短芯片间的互连距离;

提升数据传输效率、降低能耗,优化整体性能等。

封装形式

DFN2*4-14L

DFN3*3-12L

QFN3*3-20L/24L

QFN4*4-24L/32L

MP2-4FF-A

QFN3*4-24L

QFN4*4-32L

QFN5*5-40L

QFN8*8-64L

线材

20μm银合金线

20μm钯铜线

25μm钯铜线

20μm铜线

18μm钯铜线

20μm钯铜线

25μm钯铜线
